TCL 21276S GAMBAR GETAR

Kali ini dapat servisan TV merk TCL model 21276S milik mas Rubiman manisrenggo klaten, dengan kerusakan gambar getar2. Tv ini biasanya dipakai untuk tampilan game dari PS2.
Setelah diberi penjelasan dari yang punya, mulai ku buka casingnya dan dibersihkan, solder ulang di semua bagian, dari pengamatan mata ditemukan 2 elco yang gundul.
Ganti kedua elco tersebut, 1 di c308 1000uF/25V di bag vertikal, satu lagi elco 33uF/50V di primer switching power supply. saatnya mencoba.......dan cratttt gambar tampil tampa getar2 tetapi kok disertai kilatan2, waduh... kok jadi begini....
teryata yang jadi biang adalah elco 33uF yang tadi aku ganti di power supply, setelah ganti lagi tv dapat nyala normal tanpa getaran dan kilatan, alhamdulillah........
Info dari rekan2 kemungkinan elco tsb nilai ESRnya tinggi tidak cocok untuk power supply switching. Sayang sekali aku blm punya alat untuk ngukur nilai ESR...
sekian terima kasih...

PESANAN ARTIKEL PEMANCAR FM

Beberapa waktu lalu teman saya yang merantau di negeri seberang meminta skema pemancar fm, sebenarnya sudah saya susun artikelnya namun blm selesai.
Sewaktu browsing saya dapatkan artikel pemancar fm yang bagus disusun oleh rekan Arif Johar Taufiq, Dwi Hartanto. dengan penjelasan yang komplit, bisa dilihat di:
http://anekawarna.890m.com/PemancarFMbrik.htm. lihat penjelasan, klik menu2 warna biru disamping kiri.
Cukup lah rangkaian ini untuk percobaan siaran tetapi pesan saya hati2 jangan sampai menganggu siaran resmi atau TV tetangga...bisa2 kena marah hehehe.....

SAMSUNG ZOOM VISION MATI TOTAL

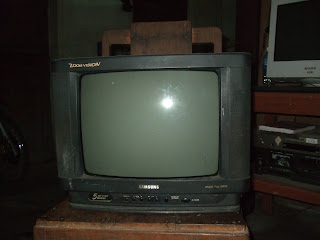

Satu pengalaman buat teman2. Servisan kali ini benar2 bikin kantong bolong (bukan kata rano karno lho, hehehe). Samsung zoom vision CS1439Z, milik mas Nardi, Sapen, Manisrenggo. Dalam kondisi mati total, dengan suara denging lumayan keras pada power supply ACmaticnya.
Tv ini menggunakan IC MCU SZM-139, IC CHROMA(1CHIP) m52777SP
Setelah dibuka tutup belakangnya, cek TR HOT type SD1771 dalam keadaan short, segera aku ganti dengan yang baru. Dicoba nyalakan teryata suara denging hilang, nah.......lampu indikator sudah nyala. Saat start ada perubahan nyala lampu, namun tidak ada reaksi apapun pada layar maupun suara, ada apa ini?
Cek teg pada basis TR HOT tidak ada. Catatan: kalo aku pakai led untuk mengetahuinya, dipasang pada basis dgn ground, posisi TR HOT dilepas. semua tr driver sebelum trafo normal, komponen lain seputar IC CHROMA(1CHIP) jg tidak ditemukan kejanggalan. akhirnya ak coba ganti IC m52777sp dan nyalakan bisa nyala, matikan ... coba pegang heat sink TR Horizontal teryata panas sekali tidak normal, diduga FBT nya rusak nih. Coba ganti FBT bekas tapi ok type FCK14A033.
Coba lagi........bisa nyala tapi kok tidak ada siaran yang nyangkut, tegangan tuner normal coba ganti tuner type TELE 1-002A. Searching otomatis, bisa nangkap siaran. Ooo......berarti memang benar tunernya rusak.
Namun gambar kok tidak fokus, coba bersihkan bagian dalam soket CRTnya(fokus). Gambar bisa fokus lagi. Alhamdulillah akhirnya kelar juga. Di total biayanya jadi banyak, tapi kata yang punya ndak apa-apa, eman2 karna TV pemberian orang tua.
Terima kasih
