SHARP Q-VISION 14S20D2 MATI TOTAL

Tiga hari yg lalu saat sedang servis TV di tempat mas Agung, basin, kebonarum. disuruh sekalian cek punya mbah Muji masih tetangganya. setelah dinyalakan tidak tampil apa2, disertai suara m@k BUZZ (bunyi percikan api dari defleksi yoke).
terlihat TV ini memakai IC tunggal SMD IXC245WJI, STR5453A, TR hor TT2140, FBT BSC 25-0216F.
setelah dilepas tampak lilitan defleksi horizontal terbakar pada kedua sisinya. lalu pamit pulang, dibawa defleksinya saja.
dari pengalaman pernah perbaiki defleksi dengan kerusakan tidak terlalu parah. hanya 2 kawat yg putus. tapi kali ini lumayan banyak, masing-masing sebanyak 5 kawat setiap sisinya(total 10 kawat) yang putus. bisa ndak ya..........kalau ganti defleksi pasaran bikin mumeet, harus ngakali sana sini dan hasilnya kurang bagus.

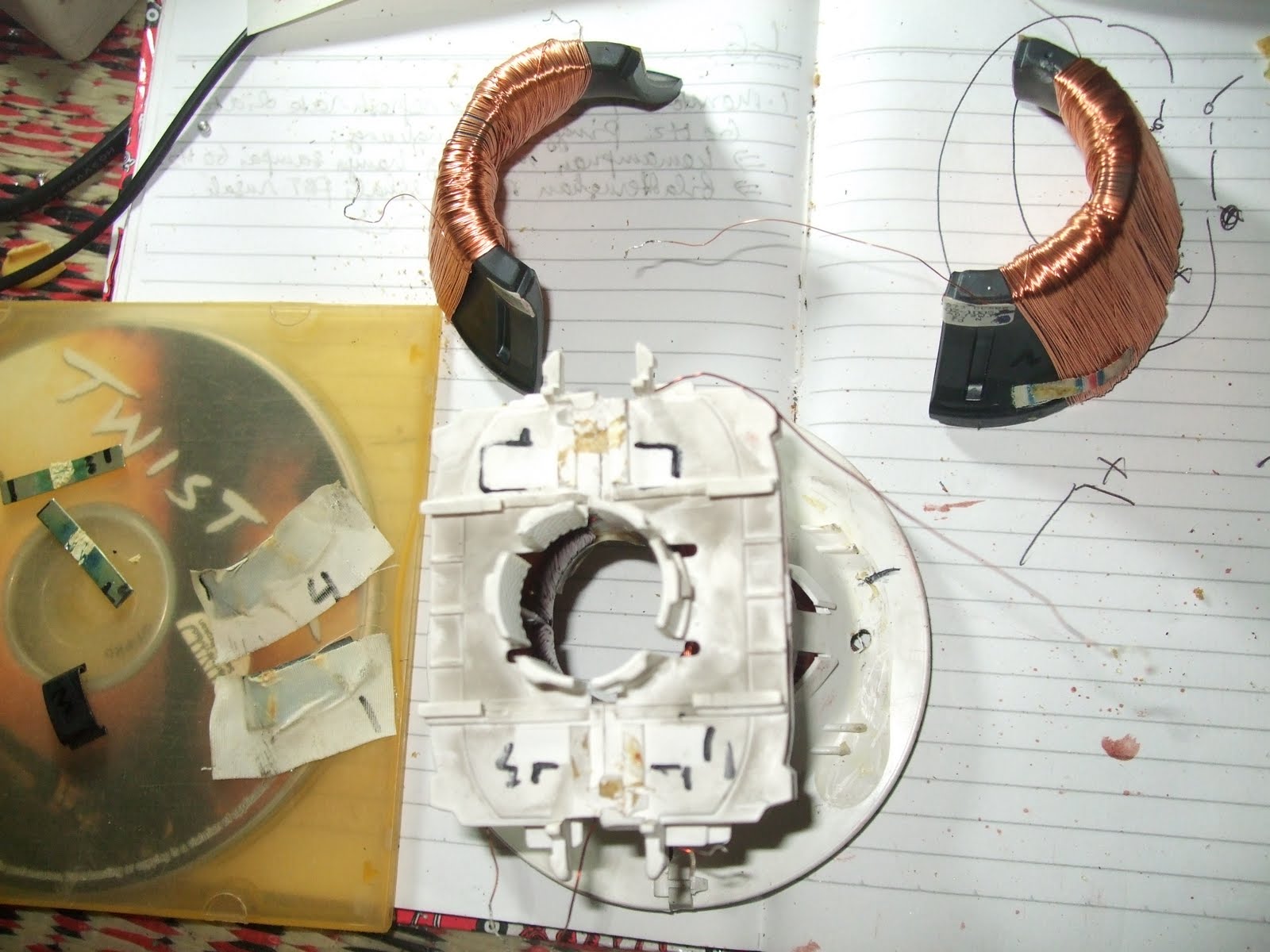

dengan hati-hati bongkar mulai dengan melepas solderan kabel dan kawat lilitan. bisa dilihat pada gambah dibawah banyak coretan sana sini, tidak lain untuk meninggalkan jejak posisi agar bisa dikembalikan seperti aslinya. semua part diberi tanda coretan posisinya, dan untuk kawat email diberi coretan alur dari kumparan sampai ke terminal sambungan dengan kabel.




setelah lepas semua pengait, defleksi vertikal, lalu defleksi horizontal. jangan lupa nanti semua part harus dikembalikan seperti semula.
saatnya memperbaiki lilitan yang terbakar, sebelumnya membersihkan "Lem jahat" disekitar
lokasi terbakar, juga di lokasi lain yang diberi lem, karena lem warna kuning inilah yang jadi biang semua ini....
Angkat satu persatu sambil dibersihkan dan diberi tandakawat yang terbakar baik yang putus maupun yang hilang lapisan emailnya.
penyambungan dilakukan dengan kawat email baru diameter sama. diusahakan posisi sambungan tidak berdekatan satu sama lain. biar aman beri isolasi tahan panas . setelah selesai di cat dengan meni besi atau pakai isolasi kertas( nantinya diberi lem alteco).
Dirakit kembali dengan hati-hati, kalau terbalik bisa fatal.
Saatnya mencoba, pertama defleksi diletakkan begitu saja disamping mesin. tujuannya bila ada kesalahan tidak merusak tabung(leher tabung). seharusnya tampil titik RGB ditengah-tengah layar.
Pasang kembali, dan coba lagi sambil dipaskan posisinya.
Alhamdulillah gambar bisa normal lagi. selamat berkarya....

SAMSUNG CB-21M17ML MATI SUARA “NGENCRIT”

Beberapa minggu yang lalu dapat sms dari bpk. Rubiman masih tetangga sendiri. Mengatakan tv nya rusak mati disertai bunyi “ngencrit/ derit”.

Tv Samsung flat yang masa pakai sekitar 4 tahun. Type nya CB-21M17ML. menggunakan IC tunggal type SS46941A 9R 57L3 7EA12.

Saya cek suara “ngencrit” berasal dari bagian SMPS nya. Curiga beban ada yang short. Dari pengecekan ditemukan TR HOT type TT2206 dalam kondisi short. TR dilepas tegangan normal.

Coba ganti TR dengan type D1877, saatnya mencoba …..pesawat di on kan teryata ….m@k klaap …tampak bunga api pada bagian flyback dekat inti ferit ……disusul bunyi “ngencrit” lagii.

Saya cek TR HOT mati lagi tanpa sempat panas sedikit pun…wah ada yang nggak beres ini …

Cek capasitor safety dibandingkan dengan yang lain masih ok, cek capasitor didekatnya masih seputar horizontal dengan nilai 274/400V juga ok. Curiga FBTnya yang nggak beres nih..

Coba pinjam FBT lain dengan cara pasang memakai beberapa kabel FBT diluar PCB. Ujung KOP anoda dimasukkan dalam gelas kaca kosong dan kering. Teryata bisa nyala normal.

Positif FBTnya rusak, type AA26-0231A, saya pesan pada dealer resmi Samsung seharga Rp. 130.000,-. Sekitar seminggu dapat barang nya. Dipasang dan ok… bisa nyala normal tanpa setting apapun…

Alhamdulillah… bayaran lagi

semoga bermanfaat

TV AKARI "SAKURA"tidak nangkap siaran

Dapat servisan tv merk Akari 14 inch model IC 14m88z
milik mbah parto, masih tetangga sendiri. dengan keluhan tidak bisa menangkap siaran, tampilan layar normal.
Setelah dibuka tutup belakangnya tampak ic program AKARI PTC 80499-01 9945, ic chroma TA8690AN ic vertikal TA 8445K.
Dilihat secara fisik tak ada komponen yang mencurigakan, hasil pengukuran tegangan utama semua normal saja. tegangan pd tuner B+ , tegangan seleksi band ada..

Sy cari2 kaki VT tidak ada, akhirnya sy urut kemana larinya tegangan untuk kontrol frekuensi (VT/BT) 33 V. teryata menuju kaki ic program yang diberi nama kaki TUN melewati beberapa komponen ada R ada TR. dari hasil pengukuran didapati ada komponen R nilai 10k/ 1/8 watt putus.... tus...sehingga berakibat tegangan 33V tidak ada. Saya ganti dengan 10k 1/4 watt.

ikutan kang aisy tampilin gambar.....heheh

saatnya mencoba .....saya auto tuning, alhamdulillah bisa nangkap siaran dengan baik......
Semoga bermanfaat....... salam untuk anda semua

TV CHINA BIKIN LISTRIK TURUN

Kali ini dapat servisan tv china merk OG-MAX 14 inch dengan kerusakan mati dan membuat listrik rumah turun/jeglek. Disertai warna gambar yang sering berubah.

Setelah di cek rangkaian power supply dalam kondisi baik2 saja. Juga sekering tidak putus. Dari situ diambil kesimpulan bahwa beban tarikan awal yang besar membuat listrik tidak kuat alias jeglek.

Akhirnya saya buatkan rangakaian softstart, kali ini versi otomatis, jadi hanya bekerja saat start awal, selanjutnya hubungan dari input 220v akan dilangsung seperti semula dengan memakai relay. Rangkaiannya seperti dibawah ini:

Skema ini diambil dari softstart TV sony 14 inch. klik untuk gambar lebih jelas.

Untuk pemasangan bisa memakai pcb lobang serbaguna. Saya sarankan rangkaian ditempatkan pada posisi yang aman, dijauhkan dari kabel tegangan tinggi( kabel anoda, dan lain2). Juga dikuatkan dengan baut mur pake ring sejumlah 2 buah.

Contoh pemasangan pada tv china ini seperti gambar berikut:

Sukses selalu buat rekan2.

Samsung Unique mati tegangan B+ naik

Beberapa hari lalu dapat servisan tv Samsung model CW-50836V dalam kondisi mati. Ada sedikit sinar putih pada layar, disertai suara keras pada flybacknya, dan ada kebocoran pada kop anoda.

Dari pengecekan diketahui flyback rusak terdapat retakan halus pada bodynya, sehingga tegangan menyambar keluar kearah elco didekatnya. Wah…bisa2 merembet nih. Cepat2 kumatikan TVnya.

Setelah aku ganti dengan flyback yang baru, dan aku lapisi ulang pada kaca lokasi kop anoda dengan meni besi . Aku coba nyalakan, gambar dan suara normal.

Posisi mati, coba kupegang body flyback dan TR HOR kok lumayan panas melebihi rata2. ternyata tegangan B+ 135 volt. Elco2 pada primer SMPS kuganti, dan ku adjust trimpot pengaturnya.

Untuk rekan2 PEMULA perlu diperhatikan bila hendak memutar VR adjustment power supply SMPS harus posisi pesawat MATI, saklar power utama OFF, atau cabut colokannya kalau perlu.

Hal ini untuk menghindari kerusakan akibat hentakan tegangan. Diibaratkan potensio volume yang bisa saja tidak mulus, bisa keluar suara GROK…GROKK..kurang lebih seperti itu gambaranya.

Setelah tv di coba posisi tertutup beberapa jam. Dinyatakan OK.

Akhirnya bayaran lagi ..hehehe .

Semoga bermanfaat

MENGATASI PROBLEM TEGANGAN BOCOR KOP ANODA TABUNG CRT

Saat melakukan perbaikan televisi sering kali kita menemukan kerusakan berupa kebocoran tegangan pada kop anoda tabung. Ditandai dengan tampak/samar adanya lidah api listrik keluar dari batas karet kop. Hal ini dimungkinkan karena pada titik ini terdapat tegangan tinggi sekitar 25 Kv.

Penyebabnya sering kali karena kondisi karet kop yang sudah berubah elastisitasnya, kerusakan konduktor plat di dalamya, juga karena terkikisnya lapisan isolator biasanya berwarna merah pada permukaan kaca tabung sekitar anoda.

Kerusakan seperti ini bila dibiarkan dalam waktu lama kemungkinan dapat menyebabkan kerusakan merembet ke bagian yang lain pada board TV.

Dari berbagai eksperimen dilapangan ditemui ide2 untuk mengatasi permasalahan ini, ada yang pakai paslin, lem castol, ganti lapisan dengan cat pilox, dll. Namun kadang belum mampu atasi dengan tuntas.

Menurut pengalaman penulis langkah perbaikan yang diperlukan antara lain:

1. Ganti karet kop anoda tabung beserta plat dalamnya.
2. Kop dilepas dulu dari tabung lalu bersihkan “area berwarna merah” disekitar posisi kop, dengan kain dibasahi dengan THINNER ND yang cepat kering.

Bila lapisan warna merah masih ada dan susah dibersihkan tidak perlu dipaksakan, karena nanti akan bersatu juga dengan lapisan baru.

Jangan lupa plat lubang anoda juga dibersihkan.

3. Siapkan cat “MENI BESI” (berguna sebagai lapisan dasar sebelum cat pada permukaan besi) dengan kekentalan yang cukup, tidak perlu terlalu encer (hanya jika terlalu kental tambahkan thinner ND). Bahan ini digunakan untuk melapisi ulang permukaan berwarna merah disekitar anoda tabung. Bisa diaplikasikan dengan kuas kecil atau ujung obeng min yang agak besar. Lapisan nantinya mungkin sedikit tebal namun tidak apa2.
4. Tunggu sampai lapisan benar2 kering, agak lama bisa sampai satu hari satu malam.

5. Pasang kembali kop, dan siap ditest. Semoga bermanfaat

Terima kasih

TV SHARP Q-BEAT 20R200 MATI PROTEK

PUYENG....itulah yang aku alami saat service tv punya keluarga mbak ARI. karena sudah beberapa minggu belum kelar juga. jadi malu sama yang punya.
Oya..Tv ini memakai IC program IX3098, IC chroma TDA 8361.saat dihidupkan mau nyala tetapi 15-20 menit kemudian langsung klaap...klaap...peet kembali protek, lampu indikator berkedip kedip merah.
Cek tegangan teryata normal semua. cek IC vertikal panas sekali, coba saya ganti elco2 disekitarnya, tetap tak ada perubahan. ganti IC vertikal, tetap sama.
coba ganti flyback, tetap sama saja.
cek TR dan dioda2 semua baik2 saja.
langkah ngawur...ganti semua elco pada power supply....wuiiih tetap tak ada perubahan.
Dengan bantuan seorang rekan saya, akhirnya takluk juga itu tv, teryata yang jadi biang semua ini adalah kristal biru tertulis 503 pada bodynya, yang terletak dekat ic CHROMA. kecil2 pengaruhnya besaar...
alhamdulillah akhirnya kelar juga....lega rasanya.
Semoga bermanfaat, maju terus....
